Нержавеющая сталь сбалансированный вибрационный конвейер для 80TPH сырой сахар на большие расстояния
ВведениеНержавеющая сталь сбалансированный вибрационный конвейер для 80TPH сырой сахар на большие расстояния:
Нержавеющая сталь сбалансированный вибрационный конвейер для 80TPH сырой сахар на большие расстояния транспортировки может быть разделена на три типа: трех массы полностью сбалансированный тип,двухмассовый резонансный тип и простой одномассовый тип в зависимости от количества вибрирующих тел.
Вибрационный конвейер с одной массой:Вибрация производится только в канаве, поэтому сила вибрации передается к фундаменту, который в основном легкий.
Двухмассовый резонансный вибрационный конвейер и трехмассовый полностью сбалансированный вибрационный конвейер:В дополнение к корзине, есть также противовеса участвуют в вибрации.и принцип резонанса используется для минимизации требуемой силы возбуждения.
Трехмассовый полностью сбалансированный вибрационный конвейер использует полностью сбалансированную систему.и установлен в центральной точке сцепления на фиксированной рамеОба ямника вибрируют с помощью эксцентричного механизма, управляемого двигателем, и резонансных вибраций, генерируемых пружиной.
СтруктураНержавеющая сталь сбалансированный вибрационный конвейер для 80TPH сырой сахар на большие расстояния:
1. конвейерный канал 2. сбалансированный каркас 3. базовый каркас 4. эксцентрическое соединительное устройство
5. резонансная пружина6. эластичный механизм сцепления 7. пружина амортизатора 8. вибрационная установка
Рабочий принципНержавеющая сталь сбалансированный вибрационный конвейер для 80TPH сырой сахар на большие расстояния:
Полностьюконвейер с уравновешенными вибрациямииспользует эластичный тип опоры, который делает корпус конвейерной канавы и тело баланса в виде двухмассовой резонансной системы с полностью сбалансированной массой.Две массы соединены резонансной катушкой пружины и эластичного проводникаПод действием возбудителя конвейерная труба образует резонансную систему с равновесным телом.и инерциальная сила вибрации, генерируемая резонансной системой, в основном отменяется в системеПодъемная рама оборудования соединена с установкой через систему изоляции пружин.который вновь может уменьшить несбалансированные вибрации, вызванные изменением потока материала в теле корзины, поэтому динамическая нагрузка оборудования на фундамент очень мала.
Этот тип вибрационного конвейера представляет собой новый тип вибрационного конвейера, разработанный на основе двухмассового резонансного типа.Он использует транспортирующий корзину и баланс тела (или транспортирующий корзину с той же массой для относительного движенияПри использовании транспортировочного корзины в качестве тела баланса материал может одновременно транспортироваться в обоих направлениях.Тело грузоподъемника и тело баланса (или грузоподъемник) соединены катушкой, и резиновый шарнир расположен в среднем положении катушки, и поддержка поддерживается на фундаменте через резиновый шарнир.Два вибрирующих тела вибрируют в противоположных направлениях, потому что направляющий стержень качается вокруг центральной точки.Когда масса двух тел равна, инерционная сила, вырабатываемая двумя телами, равна и противоположна в направлении, и их инерционная сила сбалансирована,Так что это называется "балансированный" вибрационный конвейер..
ОсобенностиНержавеющая сталь сбалансированный вибрационный конвейер для 80TPH сырой сахар на большие расстояния:
В дополнение к преимуществам двухмассового резонансного типа, выдающиеся преимущества этого конвейера следующие:
1Поскольку инерционная сила хорошо сбалансирована, инерционная сила вибрации (динамическая нагрузка), передаваемая в фундамент, очень мала.
2Когда он устанавливается на полу или стальной конструкции, он имеет несравненные преимущества в снижении вибрации по сравнению с другими типами вибрационных конвейеров.
3Структура конвейера проста, легко устанавливается и обслуживается.
4Рабочий шум меньше 75 дБ.
5Он подходит для перевозки на большие расстояния и в широкие канавы.
6Перевозчик может быть оснащен экраном, а одно- или двойные слои тела перевозчика могут реализовать классификацию или разделение материалов при транспортировке материалов.
7Если тело баланса будет изменено на тело конвейера, верхний и нижний слои тела конвейера могут реализовать обратную транспортировку одновременно.и использование двух конвейеров может быть достигнуто без увеличения оборудования и пространства.
8Для высокотемпературных материалов, которые необходимо транспортировать, размер частиц, коррозия, относительная твердость материала не ограничены.может использоваться нержавеющая сталь или композитный материал.
9Сушка, охлаждение, сортировка, дренаж и другие процессы могут выполняться одновременно, что делает эту передачу чрезвычайно эффективным методом.
10. вращение, раскачивание, трение, потребление и другие части требуют мало смазочного масла впрыска, низкий уровень отказов.
ПреимуществаНержавеющая сталь сбалансированный вибрационный конвейер для 80TPH сырой сахар на большие расстояния:
В дополнение к преимуществам типа резонанса с двойной массой, полностью сбалансированныйвибрирующий конвейеримеет преимущества небольшой инерциальной вибрационной силы (динамической нагрузки), передаваемой в фундамент, и низкого шума, что подходит для транспортировки на большие расстояния и в широком канаве.При установке на полу или подставку стальной конструкции, имеет несравненные преимущества в поглощении ударов по сравнению с другими типами вибрационных конвейеров.
При использовании балансового корпуса в качестве корпуса транспортировочного корзины можно одновременно реализовать верхний и нижний два слоя транспортировочных корзины.эффект использования двух конвейеровТело транспортировочной трубы может быть оснащено экраном, который может реализовать классификацию материалов во время транспортировки.
Технические параметрыНержавеющая сталь сбалансированный вибрационный конвейер для 80TPH сырой сахар на большие расстояния:
Модель
Пропускная способность (т/ч)
Частота вибрации (Hz)
Протяженность потока (м) / мощность (кВт)
3
4
5
6
8
10
12
15
18
20
25
30
ABM150
5
6.7 ~ 10.8
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
2.2
3.7
ABM300
20
6.7 ~ 10.8
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
ABM450
35
6.7 ~ 10.8
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
ABM600
50
6.7 ~ 10.8
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
ABM750
65
6.7 ~ 10.8
1.5
1.5
2.2
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
ABM900
80
6.7 ~ 10.8
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
ABM1050
95
6.7 ~ 10.8
1.5
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
ABM1200
110
6.7 ~ 10.8
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
ABM1350
125
6.7 ~ 10.8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
ABM1500
140
6.7 ~ 10.8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
11*2
ABM1650
155
6.7 ~ 10.8
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
ABM1800
170
6.7 ~ 10.8
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
ABM2000
185
6.7 ~ 10.8
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
11*2
Примечание:
Вышеуказанные данные предназначены только для справки. Наша компания оставляет за собой право изменять вышеуказанные данные.
В данном случае грузоподъемность рассчитывается в зависимости от горизонтального транспортировки речного песка (плотность 1,6 т/м3, содержание воды 5%).
Необходимо пересчитать мощность транспортировочной трубы с уплотнительной крышкой, облицовочной пластиной и транспортировочными материалами с различной плотностью.
Когда расстояние транспортировки превышает 15 метров, мы примем сегментированную структуру, и пользователю нужно собрать и подключить на месте.
ПрименениеНержавеющая сталь сбалансированный вибрационный конвейер для 80TPH сырой сахар на большие расстояния:

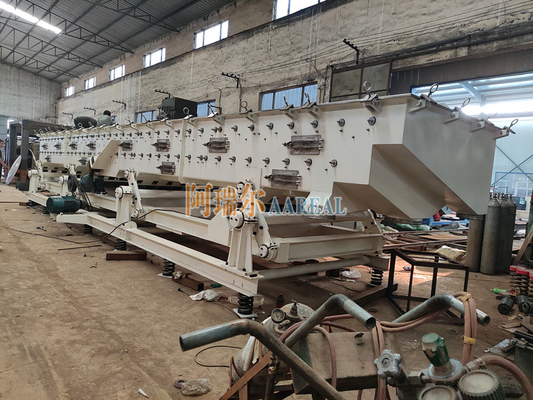

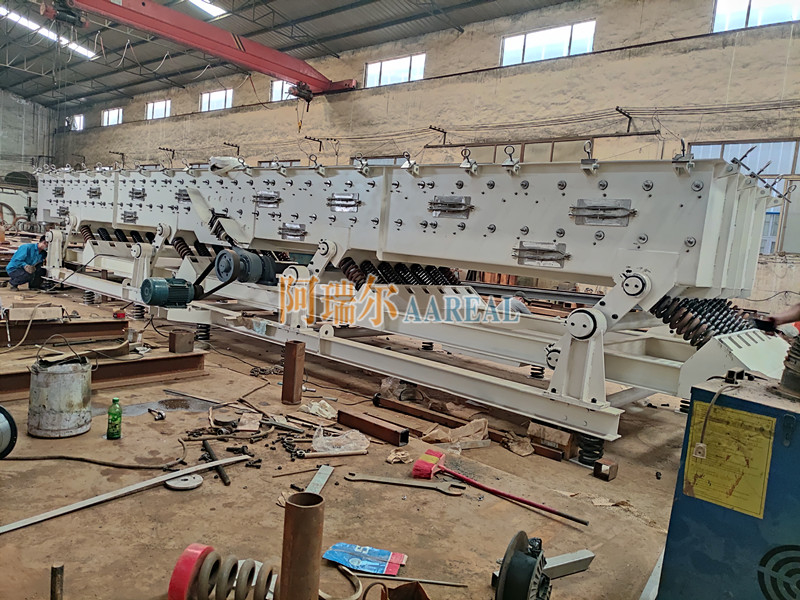

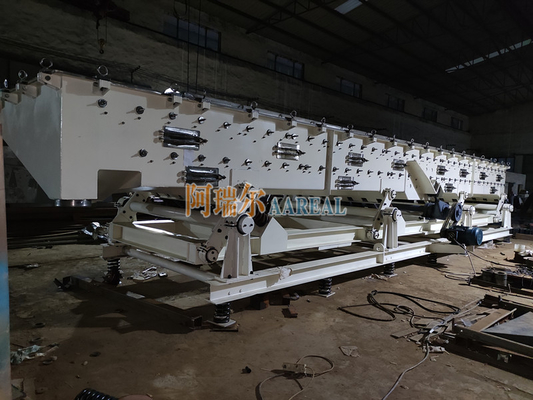

ПОЛНОСТЬ АРЕАЛЬНОЕ эксцентрическое соединительное звенобалансированный вибрационный конвейерэкран может широко использоваться для скрининга сахара, соли, химического удобрения, активированного угля, частиц смолы, частиц полиэтилена, порошка HDPE, LDPEВ качестве примера возьмем наш ABM1800-11. Ширина корзины 1800 мм, а длина корзины 11,5 метра.
