более низкое потребление энергии, легкое обслуживание, доступное для транспортировки на большие расс
Материал:
углеродистая сталь, нержавеющая сталь 304, 316L и т.д.
Выделить:
Трехмассовый вибрационный конвейер
,
Полностью сбалансированный вибрационный конвейер
,
Вибрационный конвейер для сахара

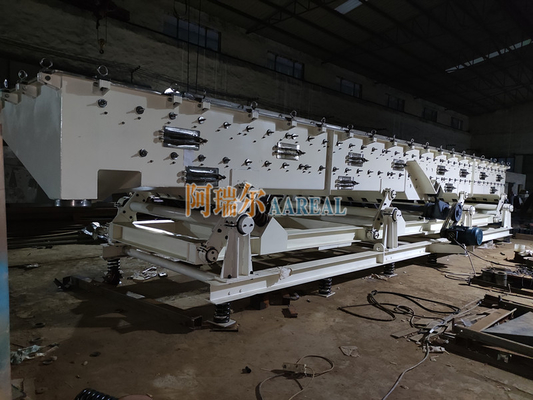

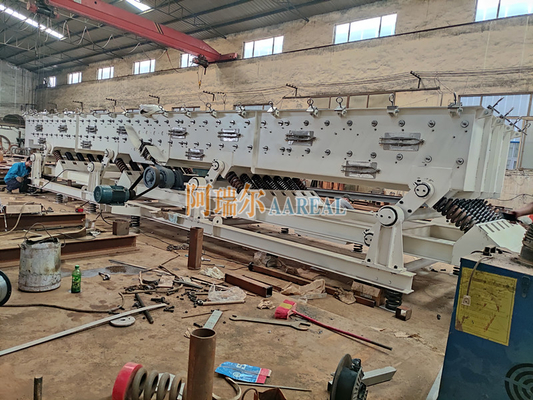

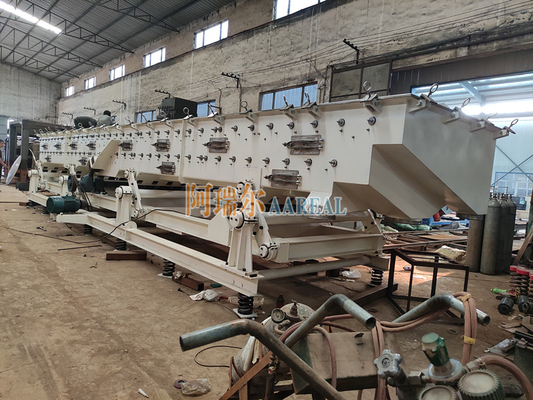

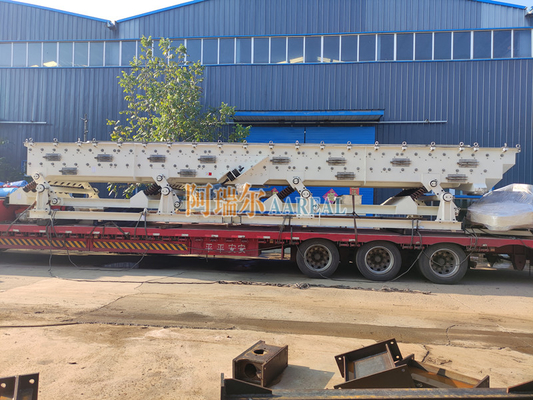

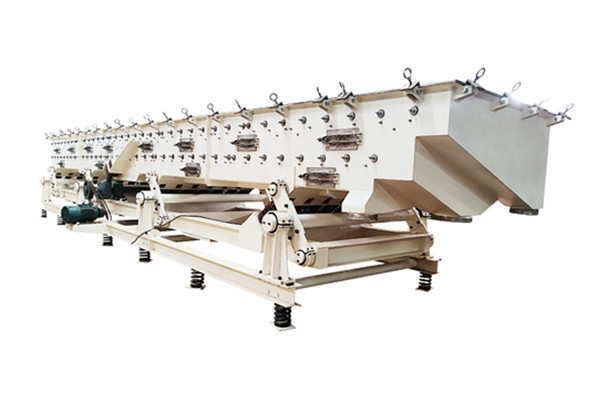

Высокопроизводительный трехмассовый вибрационный конвейер для транспортировки сахара и соли на большие расстояния
Эластичный вибрационный конвейер с соединительными стержнями можно разделить на три типа: трехмассовый полностью сбалансированный тип,двухмассовый резонансный тип и простой одномассовый тип в зависимости от количества вибрирующих тел.
Вибрационный конвейер с одной массой:Вибрация производится только в канаве, поэтому сила вибрации передается к фундаменту, который в основном легкий.
Двухмассовый резонансный вибрационный конвейер и трехмассовый полностью сбалансированный вибрационный конвейер:В дополнение к корзине, есть также противовеса участвуют в вибрации.и принцип резонанса используется для минимизации требуемой силы возбуждения.
Трехмассовый полностью сбалансированный вибрационный конвейер использует полностью сбалансированную систему.и установлен в центральной точке сцепления на фиксированной рамеОба водостока вибрируют с помощью эксцентричного механизма, управляемого двигателем, и резонансных вибраций, генерируемых пружиной.
Особенности:
В дополнение к преимуществам двухмассового резонансного типа, выдающиеся преимущества этого конвейера следующие:
1Поскольку инерционная сила хорошо сбалансирована, инерционная сила вибрации (динамическая нагрузка), передаваемая в фундамент, очень мала.
2Когда он устанавливается на полу или стальной конструкции, он имеет несравненные преимущества в снижении вибрации по сравнению с другими типами вибрационных конвейеров.
3Структура конвейера проста, легко устанавливается и обслуживается.
4Рабочий шум меньше 75 дБ.
5Он подходит для перевозки на большие расстояния и в широкие канавы.
6Перевозчик может быть оснащен экраном, а одно- или двойные слои тела перевозчика могут реализовать классификацию или разделение материалов при транспортировке материалов.
7Если тело баланса будет изменено на тело конвейера, верхний и нижний слои тела конвейера могут реализовать обратную транспортировку одновременно.и использование двух конвейеров может быть достигнуто без увеличения оборудования и пространства.
8Для высокотемпературных материалов, которые необходимо транспортировать, размер частиц, коррозия, относительная твердость материала не ограничены.может использоваться нержавеющая сталь или композитный материал.
9Сушка, охлаждение, сортировка, дренаж и другие процессы могут выполняться одновременно, что делает эту передачу чрезвычайно эффективным методом.
10. вращение, раскачивание, трение, потребление и другие части требуют мало смазочного масла впрыска, низкий уровень отказов.
Преимущества:
В дополнение к преимуществам типа двойной массы резонанса,полностью сбалансированный вибрационный конвейер имеет преимущества малой инерциальной вибрационной силы (динамической нагрузки), передаваемой в фундамент, и низкого шума., который подходит для транспортировки требований на большие расстояния и широкие корзины.имеет несравненные преимущества в поглощении ударов по сравнению с другими типами вибрационных конвейеров.
При использовании балансового корпуса в качестве корпуса транспортировочного корзины можно одновременно реализовать верхний и нижний два слоя транспортировки корзины.эффект использования двух конвейеровТело транспортировочной трубы может быть оснащено экраном, который может реализовать классификацию материалов во время транспортировки.
Структура:
1. конвейерный канал 2. сбалансированный каркас 3. базовый каркас 4. эксцентрическое соединительное устройство
5. резонансная пружина6. эластичный механизм сцепления 7. пружина амортизатора 8. вибрационная установка
Принцип работы:
Полностью сбалансированный вибрационный конвейер использует эластичный тип опоры, который делает корпус конвейера и балансовый корпус двухмассовой резонансной системой с полностью сбалансированной массой.Две массы соединены резонансной катушкой пружины и эластичного проводникаПод действием возбудителя конвейерная труба образует резонансную систему с равновесным телом.и инерциальная сила вибрации, генерируемая резонансной системой, в основном отменяется в системеПодъемная рама оборудования соединена с установкой через систему изоляции пружин.который вновь может уменьшить несбалансированные вибрации, вызванные изменением потока материала в теле корзины, поэтому динамическая нагрузка оборудования на фундамент очень мала.
Этот тип вибрационного конвейера представляет собой новый тип вибрационного конвейера, разработанный на основе двухмассового резонансного типа.Он использует транспортирующий корзину и баланс тела (или транспортирующий корзину с одинаковой массой для относительного движенияПри использовании транспортировочного корзины в качестве тела баланса материал может одновременно транспортироваться в обоих направлениях.Тело грузоподъемника и тело баланса (или грузоподъемник) соединены катушкой, и резиновый шарнир расположен в среднем положении катушки, и поддержка поддерживается на фундаменте через резиновый шарнир.Два вибрирующих тела вибрируют в противоположных направлениях, потому что направляющий стержень качается вокруг центральной точки.Когда масса двух тел равна, инерционная сила, вырабатываемая двумя телами, равна и противоположна в направлении, и их инерционная сила сбалансирована,Так что это называется "балансированный" вибрационный конвейер..
Технические параметры:
Модель
Пропускная способность (т/ч)
Частота вибрации (Hz)
Протяженность потока (м) / мощность (кВт)
3
4
5
6
8
10
12
15
18
20
25
30
ABM150
5
6.7 ~ 10.8
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
2.2
3.7
ABM300
20
6.7 ~ 10.8
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
ABM450
35
6.7 ~ 10.8
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
ABM600
50
6.7 ~ 10.8
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
ABM750
65
6.7 ~ 10.8
1.5
1.5
2.2
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
ABM900
80
6.7 ~ 10.8
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
ABM1050
95
6.7 ~ 10.8
1.5
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
ABM1200
110
6.7 ~ 10.8
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
ABM1350
125
6.7 ~ 10.8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
ABM1500
140
6.7 ~ 10.8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
11*2
ABM1650
155
6.7 ~ 10.8
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
ABM1800
170
6.7 ~ 10.8
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
ABM2000
185
6.7 ~ 10.8
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
11*2
Примечание:
Вышеуказанные данные предназначены только для справки. Наша компания оставляет за собой право изменять вышеуказанные данные.
В данном случае грузоподъемность рассчитывается в зависимости от горизонтального транспортировки речного песка (плотность 1,6 т/м3, содержание воды 5%).
Необходимо пересчитать мощность транспортировочной трубы с уплотнительной крышкой, облицовочной пластиной и транспортирующими материалами с различной плотностью.
Когда расстояние транспортировки превышает 15 метров, мы примем сегментированную структуру, и пользователю нужно собрать и подключить на месте.
Применение:
AAREAL эксцентричный соединительный стержень полностью сбалансированный вибрационный конвейерный экран может широко использоваться для скрининга сахара, соли, химического удобрения, активированного угля, частиц смолы, частиц полиэтилена,HDPE порошок, LDPEВ качестве примера возьмем наш ABM1800-11. Ширина корзины 1800 мм, а длина корзины 11,5 метра.
