Экран пигмента SS304 смолы порошка утюга роторный вибрируя
Принцип действия роторного вибрируя экрана
Свой вертикальный мотор, который установлен с эксцентричными молотками на верхнюю часть и дно, сосчитанный как vibratory источник. Эксцентричные молотки изменяют след вращения внутри на горизонтальное, вертикальное и склонное движение, и после этого проходят движение к фильтруя поверхности. Регулировать фазовый угол между верхним и нижним эксцентричным весом может изменить траектории материалов на сетке.
Примечание:
(1) дизайн входа буфера может эффектно уменьшить удар материалов по поверхности экрана.

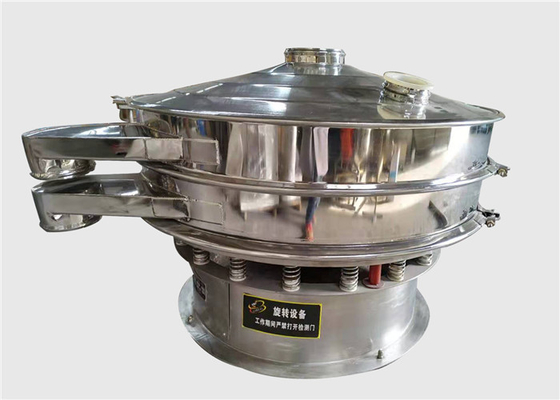

(2) фото показанное выше использовано для экранировать порошок утюга, сетку размера сетки 100, 200 сетку, сетка 325.
И этот роторный экран vibro имеет только один слой экрана с 2 выгрузочными отверстиями.
(3) наши клиенты обычно просят полная сталь углерода для машины сетки. Но этот клиент требовать нержавеющей стали 304 части контакта. Он может рассматривать более длинную продолжительность эксплуатации. Так потребители могут выбрать соответствующие материалы согласно их собственным требованиям.
Важная информация вы можете относиться около роторный вибрируя экран
| Форма |
круг (или циркуляр) |
| Слои экрана |
1~5 палуб экрана (особенные слои можно подгонять) |
| Размер сетки |
над сеткой 400 |
| Рамка экрана |
L тип (винт заклепывая), слипчивый тип, ультразвуковой тип etc. |
| Метод чистки сетки |
отскакивая шарики (резиновые шарики, шарики силикона, шарики etc. полиуретана), ультразвуковая система, роторная система etc щетки. |
| Диаметр |
400mm, 500mm, 600mm, 800mm, 1000mm, 1200mm, 1500mm, 1800mm, 2000mm |
| Материал |
сталь углерода, нержавеющая сталь 304, 316L etc. |
| Функция |
сортирующ, тверд-разъединение, извлекает примесь etc. |
| Движение |
трехмерное движение вибрации (3-D движение) |
| Амортизировать весну |
гальванизированная стальная весна, весна нержавеющей стали, резиновая весна etc. |
| Мотор |
одно установило вибрируя мотора, горизонтальной установки |
| Бренд мотора |
AAREAL сделало, другой Китай сделало, OLI-WOLONG etc. |
Общие характеристики регулировки вибромашины описанный ниже:
Диаграмма структуры экрана нержавеющей стали роторного вибрируя для порошка утюга:
Особенности роторного вибрируя экрана
1. До 5 раз выход в единственную поверхность; точно к ровному разъединению 6, фильтровать эффективность выше чем 95%.
2. Мы используем шарики превосходного кремния резиновые, ультразвуковую волну или вращая щетку для очищая фильтруя сетки. Отсутствие преграждать сетки.
3. ускорение 5 времен более менее чем нормальный вибрируя экран. Запасные части будут иметь более длинную жизнь. Таким образом уменьшить поддерживайте цену.
Основная функция роторного вибрируя экрана
1. Сортировать
Каждая модель вибрируя машины сетки может точно и непрерывно экран и отдельные экранированные продукты, разнослоистый тип могут экранировать и отделить 5 групп в составе различные частицы одновременно. Соответствующее для сухих материалов.
2. разъединение Тверд-жидкости
Смесь твердой и жидкостного может быть отделена эффектно одиночным или разнослоистым типом в различные материалы ранга.
3. Извлеките примесь
Модель может быстро отделить немного сверхразмерных или низкорослых частиц от количества материалов.
Технические параметры экрана нержавеющей стали роторного вибрируя для порошка утюга:
| Модель |
Сила |
Диаметр экрана поверхностный |
Эффективное экранное пространство (m2) |
Слои |
| AY-400 |
0,18 KW |
350mm |
0,0962 |
1~3 |
| AY-600 |
0,25 KW |
550mm |
0,2375 |
1~3 |
| AY-800 |
0,55 KW |
750mm |
0,4416 |
1~3 |
| AY-1000 |
0,75 KW |
920mm |
0,6644 |
1~3 |
| AY-1200 |
1,1 KW |
1120mm |
0,9847 |
1~3 |
| AY-1500 |
1,5 KW |
1420mm |
1,5829 |
1~3 |
| AY-1800 |
2,2 KW |
1720mm |
2,3223 |
1~3 |
| AY-2000 |
3,0 KW |
1920mm |
2,89 |
1~3 |
Общие размеры экрана нержавеющей стали роторного вибрируя для порошка утюга:
| Модель |
|
B |
C |
D |
E |
F |
G |
Я |
Однослойная высота |
Высота двойного слоя |
3
Слой
Высота
|
| AY-400 |
472 |
372 |
150 |
400 |
110 |
60 |
300 |
270 |
550 |
660 |
770 |
| AY-600 |
570 |
450 |
200 |
600 |
120 |
80 |
380 |
340 |
730 |
865 |
1000 |
| AY-800 |
690 |
570 |
200 |
800 |
130 |
100 |
550 |
340 |
730 |
865 |
1000 |
| AY-1000 |
810 |
690 |
250 |
970 |
150 |
120 |
650 |
400 |
790 |
925 |
1060 |
| AY-1200 |
970 |
850 |
250 |
1170 |
180 |
130 |
760 |
450 |
860 |
1025 |
1190 |
| AY-1500 |
1180 |
1060 |
250 |
1470 |
200 |
140 |
950 |
480 |
985 |
1180 |
1370 |
| AY-1800 |
1480 |
1360 |
350 |
1770 |
220 |
150 |
1110 |
520 |
1030 |
1220 |
1410 |
