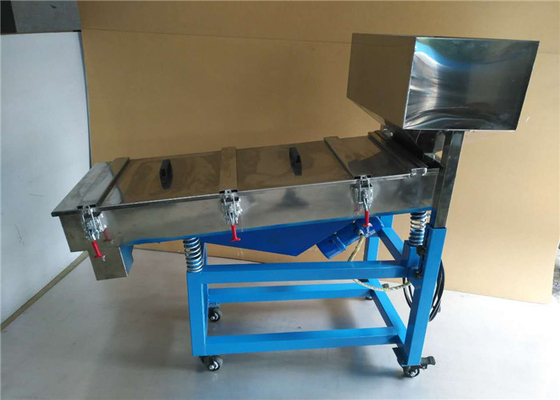

Кремниевый песок 100TPH 1.62M2 Линейный вибрирующий экран
Введение линейного вибрирующего экрана
Линейный вибрирующий экран является стандартным и универсальным оборудованием для скрининга.
Почти все линейные вибрирующие машины состоят из экрана, поддерживающего или висящего устройства, привода,вибрационная изоляция и т.д..
Принцип работы линейного вибрирующего экрана
линейный вибрационный экран использует вибрационный двигатель в качестве источника вибрации, материалы поднимаются и перемещаются в прямой одновременно.и затем пройти через экран, чтобы создать материалы с различными размерами, который был выпущен, из другой розетки.
Основные особенности из линейного вибрирующего экрана
1Малый объем, легкий вес, легкая установка и обработка;
2. Используйте энергосберегающий вибрационный двигатель или вибратор в качестве источника вибрации;
3Резиновые пружины поддерживают и изолируют вибрации, большая емкость, высокая эффективность фильтрации;
4Экраны собираются стандартными мелкими деталями.
Открытый тип (ZSG-□×□):Он имеет конструкцию сиденья и не имеет устройства для защиты от пыли, используется для большой пробной мощности и без загрязнения пылью при пробке частиц.
Закрытый тип (ZSGB-□×□):Он является сиденьем типа и полная тесная структура. используется для большой пробной мощности и загрязнения пылью частиц материала скрининга.
Параметры линейного вибрирующего экрана
| Модель |
Размер кормления
(мм)
|
Мощность
(t/h)
|
Вибрационный двигатель |
Напряжение
(V)
|
Сила
(КВт)
|
Частота вибрации
(HZ)
|
Двойная амплитуда
(мм)
|
Эффективная зона скрининга
(m2)
|
Вес
(в кг)
|
Динамическая нагрузка с одной поддержкой
(N)
|
| ZSGВ.-09×18 |
≤ 250 |
10-100 |
YZO-17-4 |
380 |
0.75*2 |
25 |
5-7 |
1.62 |
1960 |
900 |
| ZSGВ.- 10х20 |
10-180 |
YZO-20-6 |
2.0*2 |
16 |
6-8 |
2.0 |
2830 |
1300 |
| ZSGВ.- 12х24 |
10-200 |
YZO-30-6 |
2.5*2 |
2.88 |
3120 |
1620 |
| ZSGВ.- 10х30 |
15-250 |
YZO-30-6 |
2.5*2 |
3.0 |
3350 |
1850 |
| ZSGВ.- 15х30 |
20-350 |
YZO-50-6 |
3.7*2 |
4.5 |
4510 |
2810 |
| ZSGВ.- 15х40 |
30 - 500 |
YZO-75-6 |
5.5*2 |
6.0 |
5670 |
4650 |
| ZSG2B- 10х20 |
10-180 |
YZO-20-6 |
2.0*2 |
2.0 |
3170 |
1300 |
| ZSG2B- 12х24 |
10-200 |
YZO-30-6 |
2.5*2 |
2.88 |
3640 |
1620 |
| ZSG2B- 10х30 |
15-250 |
YZO-50-6 |
3.7*2 |
3.0 |
3870 |
1850 |
| ZSG2B- 15х30 |
20-350 |
YZO-50-6 |
3.7*2 |
4.5 |
5230 |
2810 |
| ZSG2B- 15х40 |
30 - 500 |
YZO-75-6 |
5.5*2 |
6.0 |
6630 |
4650 |
Примечание:В таблице выше показаны теоретические параметры, когда сетная сетка больше 5 мм и соотношение 1,6 т/м.3.
Высокоэффективный линейный вибрирующий экран для тяжелой работы, оборудованный вибрационным возбудителем:
| Модель |
ZSGВ.- 15х30 |
ZSGВ.- 15х40 |
ZSGВ.- 15х50 |
| Способность к скринингу |
Размер частиц (мм) |
≤ 300 |
≤ 300 |
≤ 300 |
| Пропускная способность (т/ч) |
20 ~ 280 |
20 ~ 300 |
20~380 |
| Двигатель |
Y132M1-6 |
Y132M2-6 |
Y132M2-6 |
| Напряжение (V) |
380 |
380 |
380 |
| Мощность (кВт) |
4.0*2 |
5.5*2 |
5.5*2 |
| Частота вибрации (Hz) |
16 |
16 |
16 |
| Двойная амплитуда |
5 ~ 8 |
5 ~ 10 |
5 ~ 10 |
| Вибрационный возбудитель |
WJZZ-100-6 |
WJZZ-120-6 |
WJZZ-150-6 |
| Реф. Масса (кг) |
4800 |
5900 |
6700 |
