Экран бутары качества еды SS304 1200*2100mm роторный для сахара

экран бутары нержавеющей стали качества еды 1200*2100mm роторный для сахара

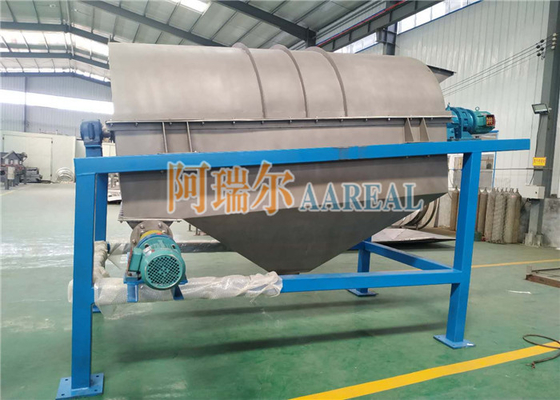

Это наш экран бутары нержавеющей стали GTS-1221-1S роторный для сахара с поделенными на сегменты экранами для легкой замены экрана. Оно оборудован с транспортером винта на выгрузочном отверстии как требование к клиента. Эффективный диаметр экрана GTS-1221 1200mm, и длина экрана 2100mm. 24 RPM, угол наклона 7 градусов и сила 5.5KW мотора.
Экран бутары преодолевает проблему экрана вставляя и преграждая который происходит когда различные вибрируя экраны экранируют влажные материалы, и улучшает выход и надежность экранируя системы. Соответствующий для экранировать материалы различных свойств, так же, как влажные и легко закупоренные материалов как уголь, gangue угля, закоксуйте быструю известку, etc. низкорослый продукт 100mm, середина 10-50mm, и мелкость может достигнуть под 3mm. Этот продукт хорошо полученный потребителями.
Роторный экран главным образом составлен мотора, редуктора, прибора барабанчика, рамки, герметизируя крышки, и входа и выхода. При работе, мотор соединен с прибором ролика через редуктор через соединение, и управляет прибором ролика для того чтобы вращать вокруг своей оси. Когда материал входит в прибор барабанчика, должный к наклону и вращению прибора барабанчика, повернут материал на поверхности экрана и свернутый, так, что квалифицированные материалы будут discharged через экран на наружном круге барабанчика, и неправомочные материалы discharged через конец барабанчика. Широко использованный в электростанциях, коксовых заводах, строительных материалах, металлургии, химикате, минировании и других индустриях.

Особенности роторного экрана бутары для сахара:
1. Свертывая транспортируя принцип принят, коэффициент трением небольшой, и засорение отверстий экрана уменьшено через материальную завальцовку.
2. оборудованный с прибором в форме гребн сетки экрана очищая. Во время процесса отбора, материал не легок быть преграженным относительным движением машины чистки экрана и тела экрана.
3. Угол наклона установки небольшой и не легко быть преграженным. Оно главным образом использован для классификации пороховидных материалов и имеет хорошее фильтруя влияние.
4. Весь экранируя механизм конструирован в загерметизированном противопыльном кожухе, который исключает явление летания и шума пыли во время процесса отбора.
5. Обзорные иллюминаторы оборудования с обеих сторон загерметизированного противопыльного кожуха, конца загерметизированной крышки и стороны очищая механизма машины оборудованы с быстрыми дверями открытия для обслуживания, которое удобно для обслуживания оборудования.
6. Экран составлен нескольких круговых плоских сталей с высокой экранируя эффективностью и длинным сроком службы.

Принцип деятельности роторного экрана бутары для сахара:

Структура экрана бутары основная цилиндрический барабанчик, который склонен и установлен на рамку. Зацепленный мотор соединен с прибором барабанчика через соединение, управляя барабанчик вращает вокруг направления оси. Когда материалы входят в прибор барабанчика, должный к наклону и вращению прибора барабанчика, переворачиваны и свернуты материалы на поверхности экрана так, что точный материал будет discharged через выгрузочное отверстие на дне задней части барабанчика экрана бутары, и грубый материал discharged через выгрузочное отверстие на кабеле разрядки барабанчика. По мере того как материал в барабанчике изобретает сальто, завальцовку, так материалы вставленные в сетке смогите быть выкинуто для предотвращения преграждать сетки.

Материальное идущее государство в роторном экране

Применение роторного экрана бутары для сахара:

Экран бутары всегда использован для тугоплавких материалов, плохого угля, угольного шлама, нижней золы, классификации песка, классификации блока песчаника.

Структура роторного экрана бутары для сахара:

Экран бутары главным образом состоит из мотора, редуктора, прибора ролика, рамки, крышки запечатывания и входа & выхода. Должный к поворачивать и свертывать материала в барабанчике, материал вставленный в отверстии экрана можно выкинуть для предотвращения отверстия экрана от быть закупоренным.

Роторный экран установлен вкосую на рамке. Мотор соединен к блоку барабанчика через соединение и редуктор для того чтобы управлять блоком барабанчика для того чтобы вращать о своей оси. После того как материал входит в экран бутары, должный к опрокидывать и вращению прибора ролика, окантован материал на поверхности сетки и свернутый, так, что квалифицированный материал (продукт под сеткой) будет discharged через выгрузочное отверстие на дне задней части барабанчика, и неправомочный материал (верхний продукт экрана) discharged через выгрузочное отверстие в конце барабанчика.

1. задающий усилитель    2. грубое материальное отверстие разрядки    3. крышка уплотнения

4. тело барабанчика    5. низкорослое материальное отверстие разрядки    6. сохраняя плита

7. вход питания    8. кронштейн

Технические параметры роторного экрана бутары для сахара:
