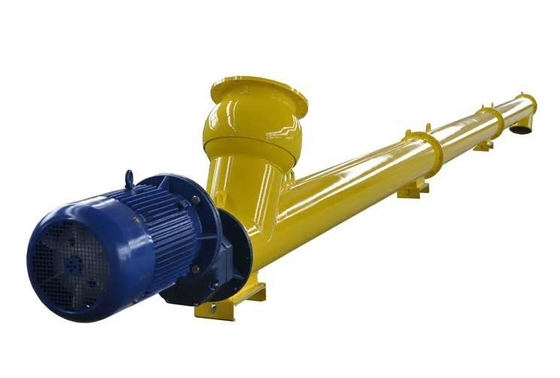

Транспортер винта трубки систем транспортера кусковых материалов промышленный горизонтальный

Транспортер винта трубки систем транспортера кусковых материалов промышленный горизонтальный

  • Транспортер винта трубки систем транспортера кусковых материалов промышленный горизонтальный
Транспортер винта трубки систем транспортера кусковых материалов промышленный горизонтальный
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: AAREAL
Сертификация: ISO9001:2015
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Цена: Negotiable
Упаковывая детали: случай свободной от Окуривани переклейки деревянный для экспорта
Время доставки: работа 20~30 через дни после подтверженного заказа
Условия оплаты: L / C, T / T
Поставка способности: 10 комплектов в месяц
контакт
Подробное описание продукта
Классификация путем транспортировать угол: горизонтальный транспортер винта, склонный транспортер винта, вертикальный транспортер винта Классификация путем транспортировать форму: транспортер винта вала, шафтлесс транспортер винта
Классификация формой: Подковообразный транспортер винта ринва, трубчатый транспортер винта Транспортер винта вала: соответствующий для не-вязкостных сухих материалов порошка и материалов небольшой частицы
Транспортер винта Шафтлесс: соответствующий для транспортировать липкие и спутанные материалы Применение: соответствующий для горизонтальный или косой транспортировать пороховидных, зернистых и небольших ма
Инаппликабле материалы: тленные, липкие, и агломерированные материалы характеристики: простая структура, небольшой размер поперечного сечения, хороший герметизировать, надежная работа, н
Высокий свет:

промышленные конвейерные ленты

,

Транспортер ковшового элеватора



Транспортер винта трубки систем транспортера кусковых материалов промышленный горизонтальный



Обзор транспортера и фидера винта:

  Транспортер винта разделен в 2 типа в форме транспортировать: транспортер винта вала и шафтлесс транспортер винта., и оно разделены в подковообразный транспортер винта и трубчатый транспортер винта по внешнему виду. Транспортер винта вала соответствующий для не-липких сухих материалов порошка и материалов небольшой частицы (как цемент, пепел, известка, зерно етк.), пока шафтлесс транспортер винта соответствующий для материалов транспортировать липких и легко спутанных. (например шуга, биомасса, отброс етк.)



Классификация транспортера и фидера винта:

путем транспортировать угол горизонтальный транспортер винта, склонный транспортер винта, вертикальный транспортер винта
путем транспортировать форму транспортер винта вала, шафтлесс транспортер винта
формой Подковообразный транспортер винта ринва, трубчатый транспортер винта



Принцип деятельности транспортера и фидера винта:

  Транспортер винта использует вращая материалы винта перенося вдоль фиксированного кожуха. Вращая спиральное лезвие двигает материал для того чтобы выполнить перевозку винта, и сила которая делает материал не вращать с лезвием винта фриктионал сопротивление собственного веса материала и транспортера винта покрывая к материалу. Спиральные лезвия сварены к роторному валу транспортера винта. Поверхностная форма лезвия имеет твердый поверхностный тип, тип пояса поверхностный, тип лезвия поверхностный и другие типы согласно различным будучи транспортированной материалам. Вал винта транспортера винта имеет подшипник тяги в конце материального мовинг направления для того чтобы дать винту осевую реактивную силу с материалом. Когда длина машины длинна, промежуточный подшипник смертной казни через повешение должен быть добавлен.



Применение транспортера и фидера винта:

  Он широко использован в различных индустриях, как строительные материалы, химическая промышленность, электричество, металлургия, уголь, зерно етк. соответствующее для горизонтального или склонные транспортируя материалы порошка, раздробленных и небольших шишки, как уголь, зола, шлак, цемент, температура етк. зерна материальная чем 200℃.

  Транспортер винта не соответствующий для транспортировать материалы те тленны, большую выкостность и легкий для того чтобы агломерировать.

  Если транспортировать угол наклонения сверхразмерн, пожалуйста выбирает транспортер винта серии ГС.



Основные особенности транспортера и фидера винта:

1. Большая величина наибольшей допускаемой нагрузки на опору, безопасный и надежный
2. сильная приспособляемостьь, легкая установка и обслуживание, длинный срок службы.
3. Машина небольшая в размере, высокой вращая скорости, обеспечивает быструю равномерную передачу
4. разгрузочная позиция оборудована с гибкостью прибора чистки, малошумных, сильных приспособляемостьи, входа и выхода положения плана
5. хороший герметизировать, раковина принимает трубку безшовной стали, конечные применения фланец соединенный друг к другу как тело, хорошая ригидность.



Технический параметр транспортер винта ЛС, ГС и фидер:

Тип ЛС 100 160 200 250 315 400 500 630 800 1000 1250
Тип ГС     200 250 300 400 500
Диаметр винта (мм) 100 160 200 250 315 400 500 630 800 1000 1250
Тангаж винта (мм) 100 160 200 250 315 355 400 450 500 560 630
Вращая скорость (р/мин) 140 120 90 90 75 75 60 60 45 35 30
Производительность конвейера КΦ=0.33 (м3/х) 2,2 7,6 11 22 36,4 66,1 93,1 160 223 304 458
Пд 1=10м силы (КВ) 1,1 1,5 2,2 2,4 3,2 5,1 4,1 8,6 12 16 24,4
Пд 1=30м силы (КВ) 1,6 2,8 3,2 5,3 8,4 11 15,3 25,9 36 48 73,3
Вращая скорость (р/мин) 120 90 75 75 60 60 45 45 35 30 20
Производительность конвейера КΦ=0.33 (м3/х) 1,9 5,7 18 18 29,1 52,9 69,8 125 174 261 305
Пд 1=10м силы (КВ) 1,0 1,3 2,1 2,1 2,9 4,1 4,7 6,8 9,4 14,1 16,5
Пд 1=30м силы (КВ) 1,5 2,3 4,5 4,5 7 8,9 11,6 20,4 28,3 42,2 49,5
Вращая скорость (р/мин) 90 75 60 60 45 45 35 35 30 20 16
Производительность конвейера КΦ=0.33 (м3/х) 1,4 4,8 15 15 21,8 39,6 54,3 97 149 174 244
Пд 1=10м силы (КВ) 0,9 1,2 1,9 1,9 2,5 3,4 4,3 5,4 8,1 9,5 13,3
Пд 1=30м силы (КВ) 1,2 2,2 3,8 3,8 5,4 6,8 9,2 16 24,4 28,6 39,9
Вращая скорость (р/мин) 75 60 45 45 35 35 30 30 20 16 13
Производительность конвейера КΦ=0.33 (м3/х) 1,2 3,8 11 11 17 31,7 46,5 73,0 99,3 139 199
Пд 1=10м силы (КВ) 0,75 1,1 1,6 1,6 2,1 3,1 3,7 4,6 5,7 7,7 11
Пд 1=30м силы (КВ) 1,1 1,8 3,4 3,4 4,4 5,6 8 14 16,7 23,2 33



Транспортер винта трубки систем транспортера кусковых материалов промышленный горизонтальный 0

Таблица размера установки транспортера и фидера винта ЛС:

Модель В А Б К Д Н К И Л К Р С П О Х В Дж Т Г Л
ЛС100 2500 100 180 146 10 4 180 190 90 112 180 112 60 178 120 160 14 163 1500
2000
2500
3500-40000
ЛС160 2500 160 240 206 10 4 200 190 112 150 200 150 60 270 120 160 14 190
ЛС200 3000 200 300 256 14 8 225 190 112 180 225 180 60 308 160 200 14 212
ЛС250 3000 250 350 306 14 8 250 190 140 224 250 224 60 336 200 250 18 240 40000-80000
ЛС315 3000 315 425 370 14 8 330 190 214 280 390 250 60 443 300 350 20 340
ЛС400 3000 400 500 456 14 8 350 190 224 355 390 280 60 533 320 400 24 384
ЛС500 3000 500 600 556 14 8 400 190 280 400 400 340 80 662 400 500 24 440 2000
3500
3500
5500-80000
ЛС630 3000 630 730 686 14 8 450 190 355 500 450 420 80 763 500 630 24 555
ЛС800 3000 800 920 868 18 16 550 340 450 630 550 520 80 970 632 800 30 650
ЛС1000 3000 1000 1120 1068 18 16 650 360 560 710 650 630 80 1190 710 1000 30 760 6000-60000
ЛС1250 3000 1250 1370 1318 18 16 800 380 710 800 800 760 80 1440 800 1250 30 910



Технические параметры транспортера и фидера винта ГС:

Спецификация Основное техническое представление Задающий усилитель Задающий усилитель Вес
(кг)
Модель Длина
(мм)
Емкость
(цемент)
(т/х)
Вращая скорость
мин-1
Редуктор Мотор
Модель Коэффициент скорости Сила
(кв)
ГС200 -10 9 60 ЗК250 23,34 1,1 726
ГС200 -20 9 60 ЗК250 23,34 1,5 1258
ГС250 -10 15,6 60 ЗК250 23,34 2,2 960
ГС250 -20 15,6 60 ЗК250 23,34 3 1750
ГС300 -10 21,2 60 ЗК350 23,34 3 1373
ГС300 -20 21,2 60 ЗК350 23,34 4 2346
ГС400 -10 51 60 ЗК400 23,34 5,5 1911
ГС400 -20 51 60 ЗК500 23,34 11 2049
ГС500 -10 87,5 60 ЗК400 23,34 7,5 2381
ГС500 -20 87,5 60 ЗК650 23,34 18,5 5389
ГС600 -10 134,2 45 ЗК750 23,34 22 3880
ГС600 -10 134,2 45 ЗК850 23,34 55 7090



Транспортер винта трубки систем транспортера кусковых материалов промышленный горизонтальный 1Транспортер винта трубки систем транспортера кусковых материалов промышленный горизонтальный 2

             Закрытый транспортер винта ринва ЛС транспортера винта ГС трубчатый подковообразный (& раскройте)



Транспортер винта трубки систем транспортера кусковых материалов промышленный горизонтальный 3Транспортер винта трубки систем транспортера кусковых материалов промышленный горизонтальный 4

          Транспортер винта отверстий разрядки транспортера винта двойной спирали множественный



Транспортер винта трубки систем транспортера кусковых материалов промышленный горизонтальный 5Транспортер винта трубки систем транспортера кусковых материалов промышленный горизонтальный 6

                                                      Транспортер винта Шафтлесс





Транспортер винта трубки систем транспортера кусковых материалов промышленный горизонтальный 7Транспортер винта трубки систем транспортера кусковых материалов промышленный горизонтальный 8

                        Склонный транспортер винта транспортера винта вертикальный
